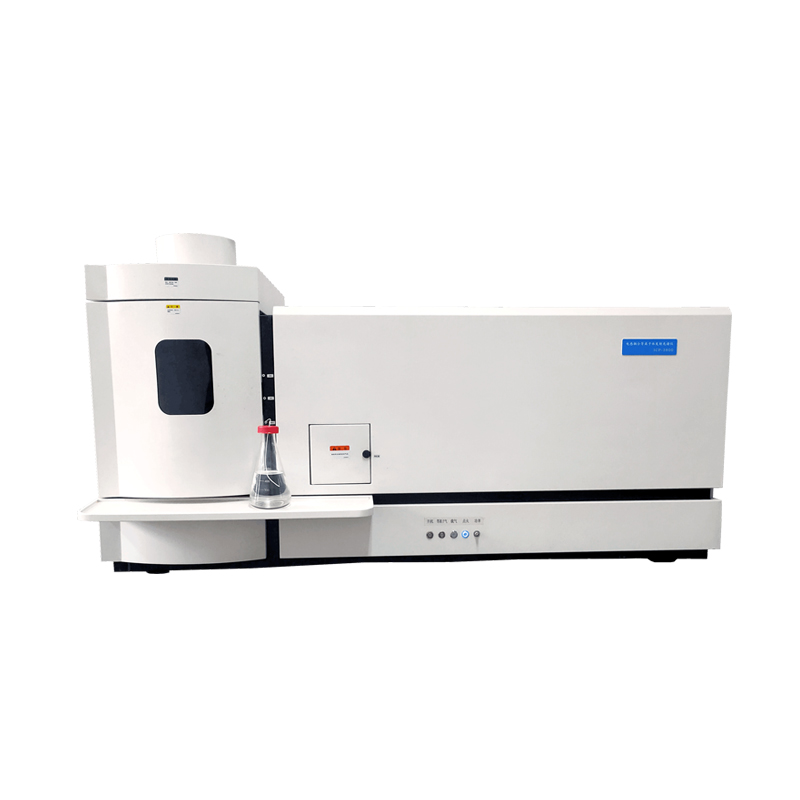

ICP KJ-9000仪器介绍

应用范围：ICP光谱仪作为一种大型精密分析仪器它广泛应用于

1、冶金行业：钢铁及其合金：包括碳素钢、铸铁、合金钢、高纯钢、Si及SiFe合金、铁合金等

2、有色金属及其合金：包括有色金属（高纯金属）及其合金、稀有金属及其合金、贵金属、稀土元素及其合金、化合物。

3、水质样品：饮用水、地表水、废水、矿化度水、电镀液及其废水。

4、环境样品：土壤、大气飘尘、粉煤灰、固废。

5、地矿样品：地质样品、矿石及矿物。

6、无机非金属材料分析。

7、医药卫生：只需20ul血液样品/0.1000g毛发样品中检测Ca、Mg、Cu、Pb、Cd、Fe、Mn、Se、Zn灯元素含量

8、化学化工产品：化学试剂（盐酸、硝酸、硫酸、磷酸、氢氟酸等各种合成试剂）、化工产品（代表产品饱和氯化钠溶液、）无机材料、化妆品、车用尿素溶液。

9、有机油料类：汽油、柴油、变压器油、煤油、润滑油、石油催化剂、食用油等等。

10、农副产品：粮油、海产品、食品和饮料金属元素分析

11、动植物及生化样品：植物、中药及动物组织、生物化学样品

12、核工业产品：核燃料分析、核材料

13、其它

仪器组成及工作原理详述

ICP等离子体反射光谱仪,由单色器、射频发生器、试样引入系统、光电转换、控制系统、数据处理系统、分析操作软件组成。等离子体是在三重同心石英炬管中产生。炬管内分别以切向通入氩气，炬管上部绕有紫铜负载线圈〈内通冷却水〉当高频发生器产生的高频电流（工作频率40MHz功率1KW左右）通过线圈时，其周围产生交变磁场，使少量氩气电离产生电子和离子，在磁场作用下加速运动与其它中性原子碰撞，产生更多的电子和离子，在炬管内形成涡流，在电火花作用下形成等离子炬（即等离子体），这种等离子体温度可达10000K以上。待测水溶液经喷雾器形成气溶胶进入石英炬管中心通道。原子在受到外界能量的作用下电离，但处于激发态的原子十分不稳定，从较高能级跃迁到基态时，将释放出巨大能量，这种能量是以一定波长的电磁波的形式辐射出去。不同元素产生不同的特征光谱。这些特征光谱通过透镜射到分光器中的光栅上，计算通过控制步进电机转动光栅,传动机构将分光后的待测元素特征谱线光强准确定位于出口狭缝处，光电倍增管将该谱线光强转变为电流，再经电路处理和V/F转换后，由计算机进行数据处理，最后由打印机打出分析结果。

仪器特点：

1) 输出功率自动匹配调谐，功率参数程序设定；

2) 优良的光学系统，先进的控制系统，保证峰位定位准确，信背比优良；

3）极小的基体效应，具有较高的谱线分辨率，能分出Hg313.154和313.183nm双线谱线，能分出铁的四重峰；

4）测量范围宽， 超微量到常量的分析,动态线性范围5—6个数量级；可实现定性定量分析

5）Rf输出功率的范围750-1600W，输出功率稳定性小于0.1%，检出限低，大多数元素的检出限可达ppb级；

6）光电倍增管的负高压可在0-1000v范围内独立可调,可根据不同元素的不同谱线单独设置条件，和全谱仪器比较有更好的检出限。

7）良好的测量精度，稳定性相对标准偏差RSD≤2.0%，优于国家A级标准。

8）功能强大、友好的人机界面分析软件,可在测定过程中，进行数据处理，方法编制和结果分析，是真正的多任务工作软件；该软件数据处理功能强大，提供了多种方法，如内标校正、IECS和QC监测功能等，可获得最佳的背景扣除点以消除干扰；对输出数据可直接打印或自动生成Excel格式的结果报告，终身免费 升级；

9）使用钹铜弹片和特殊处理的屏蔽玻璃，在吸收紫外线同时使仪器辐射小于2V/m。采用高屏蔽和良好接地保证操作者的安全。

10)水路气路自动保护。

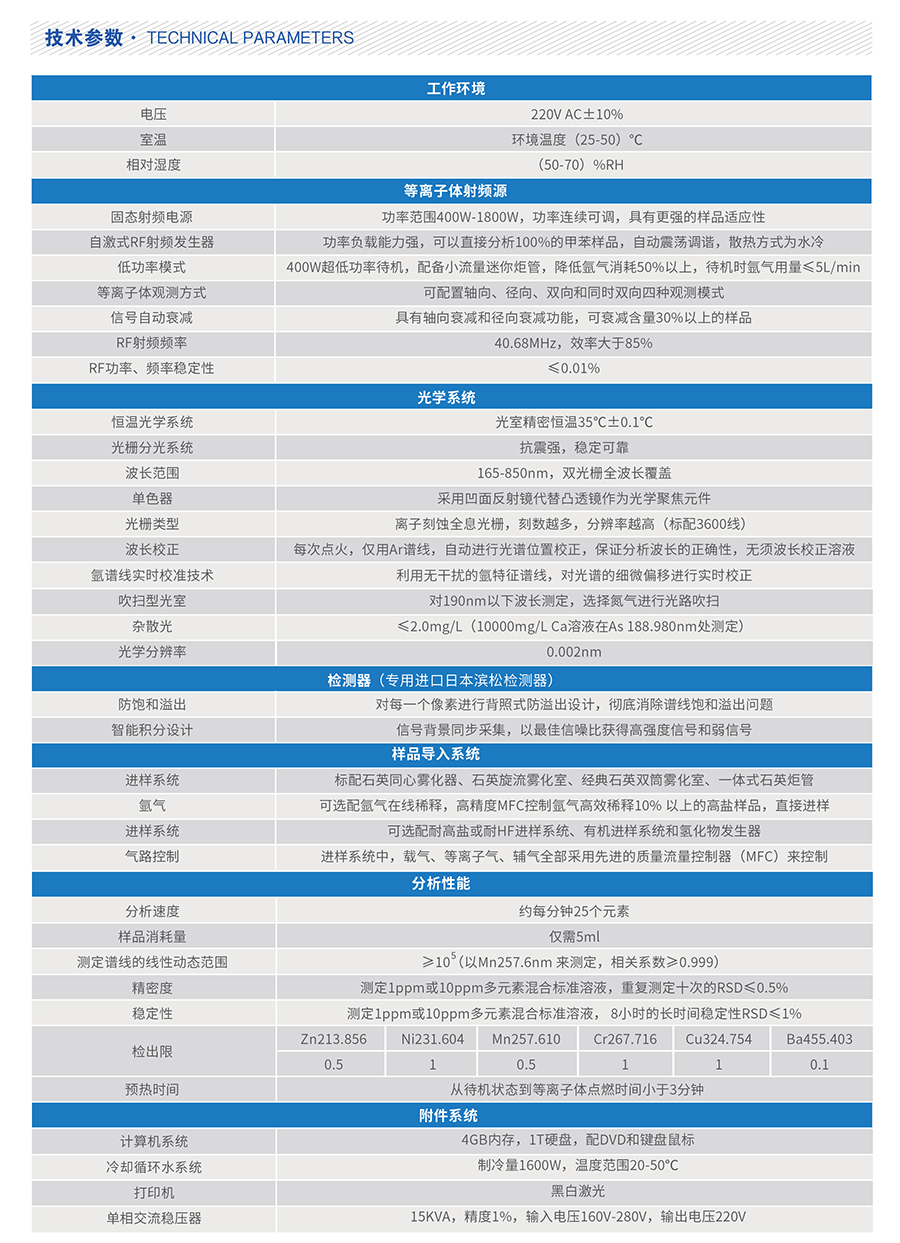

整机技术参数

(1) 分析速度快 一分钟分析最快解析20个元素以上

(2) 波长示值误差和重复性：波长示值误差：± 0.02nm      重复性≤ 0.003nm

(3) 相关系数 ≥0.9999%

(4) 重复性：        相对标准偏差RSD≤1.0%

(5) 稳定性：        相对标准偏差RSD≤1.5%

(6) 测量范围：      超微量到常量

(7) 检出限低         ppb（ug/L）级(部分元素检出限见附录一)

(8) 分析元素多 可对元素周期表中所有金属元素元素和部分非金属元素（如B、P、Si、Se、Te、As）进行定量或定性分析

(9) 测量方式        ICP垂直观测也及径向观测

(10) 功率            750W—1600W 可调

(11) 操作便捷       全新Windows11下运行的第三代多窗口升级中英文分析软件速度更快，功能更全,多窗口多任务同时执行。

光源：射频发生器（RF）

（1） 主机电压220V   、50-60Hz

（2） HK系列达到国际同类仪器的ICP光谱仪、自动控制自动匹配调谐等。

（3） 电路类型：电感反馈自激式振荡电路、同轴电缆输出、匹配调谐、取功率反馈信号，进行闭环自动控制。

（4） 工作频率：40.68MHz

（5） 频率稳定性：≤0.1%

（6） 输出功率：1000—1600W可调

（7） 输出功率稳定性：≤0.1%

（8） 电磁场泄漏射强度：距机身20cm，电场强度E：＜2 V / m

进样装置

（1） 输出工作线圈内径 25mm 、3匝

（2） 石英炬管：

（3） 石英雾化器：

（4） 冷却雾室

（5） 观测位置 纵向观察高低和横向观察前后，可通过软件直观地调为最佳

（6） 质量控制流量计（原装日本）

单色器：原装法国光栅或者日本光栅

（1） 光路： Czerny－Turner 型

（2） 焦距： 1000mm

（3） 光栅规格： 离子刻蚀全息光栅；刻线密度4320线/mm, 线色散率倒数： 0.26nm

分辨率： 全波段＜0.006nm      选择4320 r/mm光栅

（4） 波长范围： 波长范围：185—800nm

（5） 出射、入射狭缝：20μm   、25μm

（6） 反射镜规格： （80×110×16）mm

（7） 透镜：φ30,  1:1成像

（8） 反射镜规格：凹型

单色器保温装置

光谱仪最佳工作温度25±3℃，该装置是为了在冬季室温低于20度时，使用该装置可以使单色器温度达到符合光谱仪最佳工作温度范围而增加的辅助功能。

启动该功能后温度可以自动控制在仪器最佳温度工作范围。

测光装置

（1） PMT负高压：0—1000V 自动调节 稳定性＜0.02%

（2） PMT测量范围: 10-4~10-9A

（3） 信号采集为V/F交换:  1mV对应100Hz

（4） 采样电路使用国外高精密度运算放大器，使仪器的灵敏度和精确度大大提高

（5） 仪器数据采集是通过串口与电脑连接，从而简化了电路使连接更加便捷

仪器操作软件要求

（1）操作系统 Windows11操作平台下的中英文操作软件

（2）测定波长数   谱线任意选择

（3）数据库       谱线库11万条以上

（4）多窗口       在测量完一次结果后可以在显示窗口保留上次结果同时、测量下一样品

（5）有标准加入法 软件要有标准加入法，以便在不同条件和应用中下使用

(6) 分析模式     软件默认最佳分析模式，拥有仪器诊断、谱图分析及几种测量方式和几种积分模式，单位任选等多种功能

(7)历史数据库    分析结果自动保存，在历史数据库中，可以同时可选择性地打印想要打印的批次分析结果

(8)输出数据要求  软件支持激光打印机打印分析结果

计算机及输出设备

主机、显示器、打印机： 根据用户要求提供。
